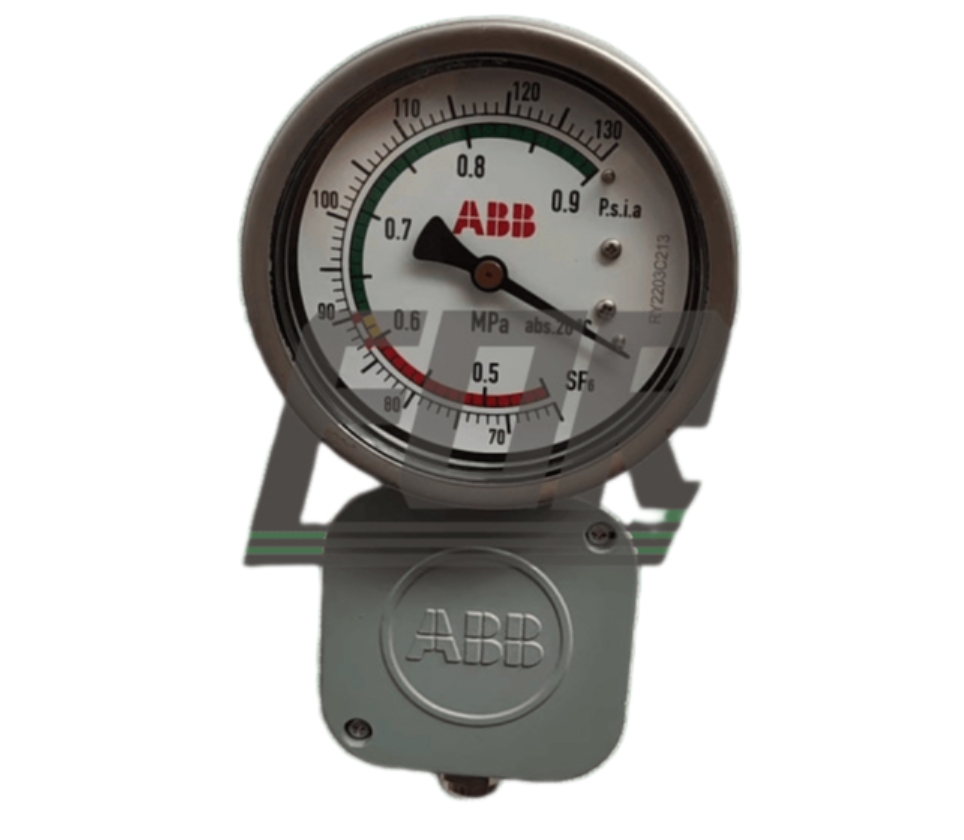

Đồng hồ áp suất ABB SF6 – Giải pháp giám sát mật độ khí SF6 chính xác cho hệ thống điện cao áp

Đồng hồ áp suất ABB SF6 là gì?

Đồng hồ áp suất ABB SF6 là thiết bị chuyên dụng dùng để giám sát áp suất và mật độ khí SF6 trong các thiết bị điện cao áp như máy cắt SF6, tủ GIS (Gas Insulated Switchgear), RMU và các hệ thống đóng cắt cách điện bằng khí SF6. Khác với đồng hồ áp suất thông thường, đồng hồ ABB SF6 được thiết kế với cơ chế bù nhiệt độ, giúp hiển thị giá trị áp suất tương đương tại nhiệt độ chuẩn 20°C, đảm bảo kết quả đo luôn chính xác dù nhiệt độ môi trường thay đổi.

Khí SF6 (Sulfur Hexafluoride) có khả năng cách điện và dập hồ quang rất cao nên được sử dụng rộng rãi trong ngành truyền tải và phân phối điện. Việc giám sát chính xác mật độ khí SF6 là yếu tố quan trọng để đảm bảo thiết bị vận hành an toàn, ổn định và đáp ứng các tiêu chuẩn kỹ thuật của ngành điện.

Đặc điểm nổi bật của đồng hồ áp suất ABB SF6

Đồng hồ áp suất ABB SF6 được sản xuất với độ chính xác cao, đáp ứng yêu cầu làm việc trong môi trường điện cao áp.

Thiết bị có khả năng bù nhiệt độ tự động theo tiêu chuẩn 20°C, giúp loại bỏ sai số do sự thay đổi nhiệt độ môi trường.

Mặt đồng hồ hiển thị rõ ràng với hai đơn vị đo MPa và Psi, thuận tiện cho việc theo dõi và kiểm tra.

Thiết kế kín hoàn toàn, chống rò rỉ khí SF6 và chống bụi, chống nước theo tiêu chuẩn IP65 hoặc IP67 tùy từng model.

Có thể tích hợp từ một đến bốn tiếp điểm cảnh báo để phát tín hiệu khi áp suất giảm xuống dưới giá trị cho phép.

Tuổi thọ cao, hoạt động ổn định trong điều kiện ngoài trời và môi trường công nghiệp khắc nghiệt.

Thông số kỹ thuật

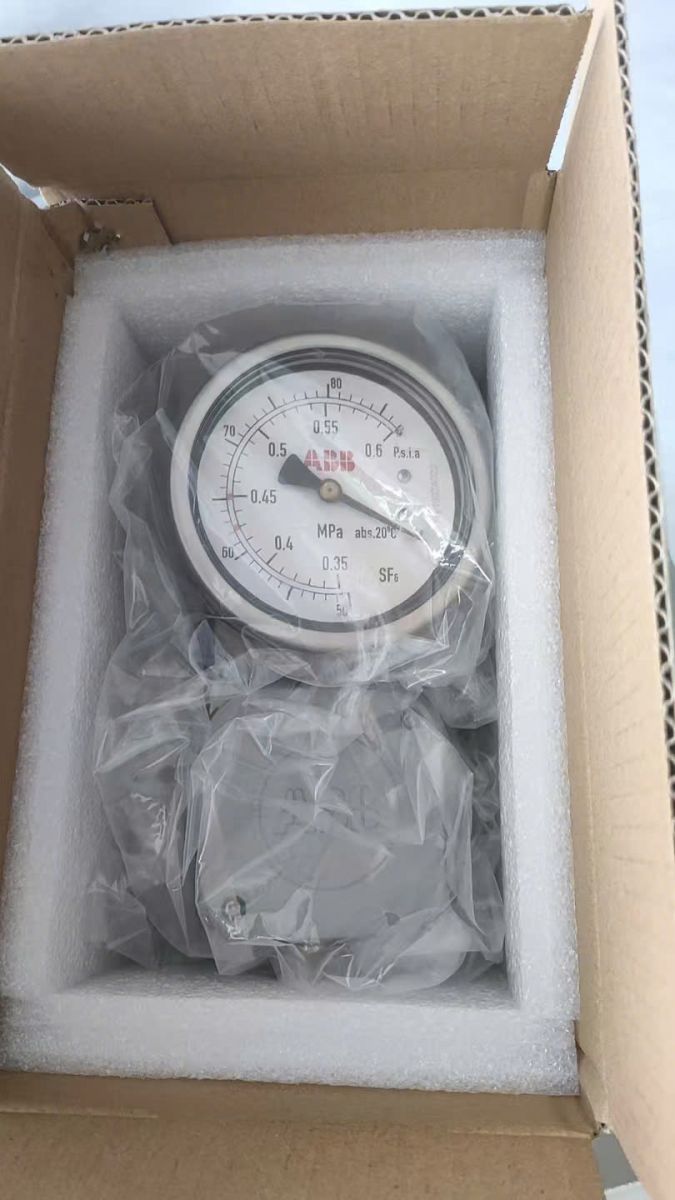

Dựa trên mẫu đồng hồ ABB SF6 trong hình ảnh, thông số kỹ thuật cơ bản gồm:

Hãng sản xuất: ABB

Môi chất đo: Khí SF6

Loại đồng hồ: Đồng hồ đo mật độ khí SF6 có bù nhiệt độ

Dải đo áp suất: 0.35 đến 0.60 MPa abs (20°C)

Thang đo phụ: 50 đến 80 Psi.a

Đơn vị hiển thị: MPa abs và Psi.a

Nhiệt độ hiệu chuẩn: 20°C

Kiểu hiển thị: Analog

Ứng dụng: Máy cắt SF6, GIS, RMU, thiết bị điện cao áp

Vật liệu vỏ: Thép sơn tĩnh điện hoặc inox tùy model

Cấp bảo vệ: IP65 hoặc IP67

Nguyên lý hoạt động

Đồng hồ ABB SF6 không chỉ đo áp suất khí mà còn tính toán mật độ khí dựa trên áp suất và nhiệt độ. Bên trong đồng hồ được tích hợp cơ cấu bù nhiệt giúp kim chỉ thị luôn thể hiện giá trị tương đương tại 20°C.

Nhờ nguyên lý này, người vận hành có thể đánh giá chính xác lượng khí SF6 còn lại trong thiết bị mà không bị ảnh hưởng bởi nhiệt độ môi trường.

Nếu mật độ khí giảm xuống dưới mức quy định, đồng hồ sẽ kích hoạt các tiếp điểm cảnh báo hoặc tín hiệu khóa liên động để bảo vệ thiết bị điện.

Ưu điểm của đồng hồ áp suất ABB SF6

Độ chính xác cao trong quá trình giám sát khí SF6.

Bù nhiệt độ hoàn toàn tự động.

Độ kín cao, hạn chế thất thoát khí.

Hoạt động ổn định trong nhiều năm.

Độ bền cơ học lớn.

Khả năng chống rung và chống ăn mòn tốt.

Dễ dàng lắp đặt và bảo trì.

Có thể kết nối với hệ thống điều khiển và SCADA thông qua tiếp điểm cảnh báo.

Ứng dụng

Đồng hồ áp suất ABB SF6 được sử dụng phổ biến trong nhiều hệ thống điện trung và cao thế như:

Máy cắt điện SF6.

Tủ GIS.

RMU cách điện bằng khí SF6.

Máy biến áp GIS.

Trạm biến áp 22 kV.

Trạm biến áp 35 kV.

Trạm biến áp 110 kV.

Trạm biến áp 220 kV.

Trạm biến áp 500 kV.

Nhà máy điện.

Nhà máy điện gió.

Nhà máy điện mặt trời.

Hệ thống truyền tải điện quốc gia.

Vì sao cần sử dụng đồng hồ chuyên dụng cho khí SF6?

Khí SF6 có đặc tính áp suất thay đổi đáng kể theo nhiệt độ. Nếu sử dụng đồng hồ áp suất thông thường, giá trị hiển thị sẽ thay đổi theo điều kiện môi trường, gây khó khăn trong việc đánh giá lượng khí thực tế.

Đồng hồ ABB SF6 sử dụng cơ cấu bù nhiệt để chuyển đổi áp suất thực tế về giá trị tương đương tại 20°C. Nhờ đó, người vận hành có thể xác định chính xác mật độ khí và đưa ra kế hoạch bảo trì hoặc bổ sung khí kịp thời.

Hướng dẫn lựa chọn đồng hồ ABB SF6

Khi lựa chọn đồng hồ áp suất ABB SF6 cần xác định các thông số sau:

Model thiết bị ABB.

Dải đo áp suất hoặc mật độ.

Đường kính mặt đồng hồ.

Kiểu kết nối ren.

Số lượng tiếp điểm cảnh báo.

Chiều dài ống mao dẫn (nếu có).

Điện áp tiếp điểm.

Cấp bảo vệ IP.

Nhiệt độ môi trường làm việc.

Việc lựa chọn đúng model sẽ giúp đảm bảo khả năng tương thích với thiết bị và tăng độ an toàn khi vận hành.

Đơn vị cung cấp đồng hồ áp suất ABB SF6

HT Việt Nam chuyên cung cấp đồng hồ áp suất và đồng hồ đo mật độ khí SF6 cho các hệ thống điện trung thế và cao thế. Chúng tôi hỗ trợ tư vấn lựa chọn model phù hợp, cung cấp sản phẩm chất lượng cao, đầy đủ chứng từ CO, CQ cùng dịch vụ kỹ thuật chuyên nghiệp.

Đội ngũ kỹ sư của HT Việt Nam sẵn sàng hỗ trợ tra cứu model ABB, tư vấn thay thế và hướng dẫn lắp đặt cho các thiết bị GIS, máy cắt SF6 và RMU.
